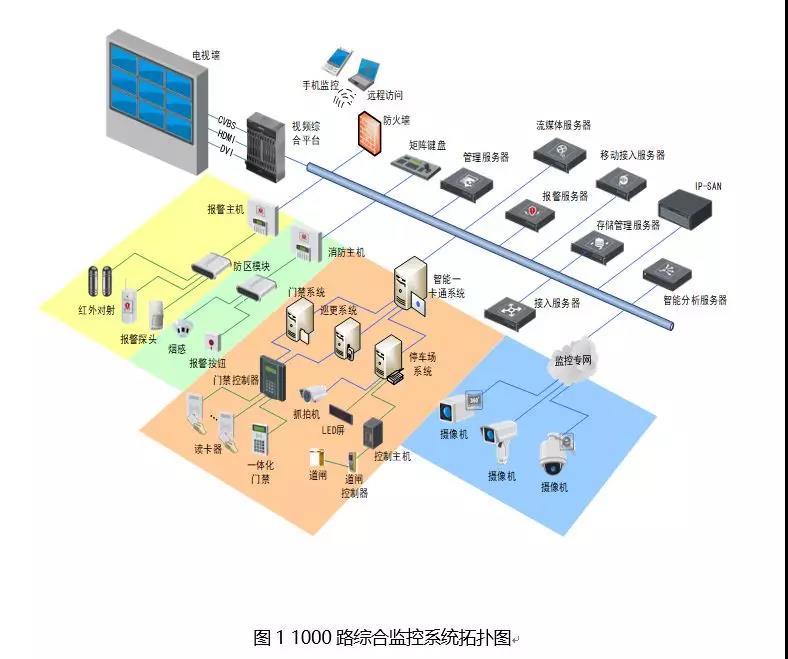

1000路監控系統該如何規劃和設計？我們從以下幾個方面來思考：攝像機選型？以太網交換機選型和組網？如何合理安排存儲？監控如何顯示？

一、攝像機選型

如何選擇攝像機，1000路大型監控項目中，可能用到的攝像機不止一種，需要根據環境會選擇不同的攝像機，我們來看下各攝像機的用途。我們常用的會根據攝像機的外形進行分類。

1、槍式攝像機：吊裝、壁裝均可，室外安裝一般要加配防護罩。一般安裝在通道內，廠房或者停車場等室外區域。主要應用于沒有燈光或照度低的地下庫、倉庫、監控城市道路、小區室外環境等。

2、球型攝像機：實際上就是“一體化機芯（變焦鏡頭+攝像機）+護罩+云臺+云臺協議解碼器”，一般使用在室外或者室內面積比較大、范圍比較廣的場合。

3、半球形攝像機：安裝方式是吸頂安裝。大多用于室內小范圍的監控場合，沒有燈光或者燈光較暗的半公共區、酒店走廊、醫院、小區、電梯、室內大廳等場所。

4、紅外一體機：紅外一體是一種具備紅外夜視探照頭的監控攝像機。 該攝像機已經廣泛的應用于日夜及大范圍攝像的環境，如：小區，超市，廣場，銀行，工廠，軍營學校等場所。

實際項目中，可根據應用場景來選擇合適的攝像機。另外，攝像機有不同分辨率，對應碼率也不一樣，在實際選型的時候也需要注意，具體參照圖2。

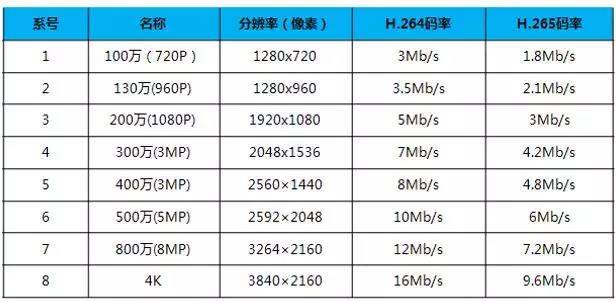

常見攝像機分辨率、碼率關系對照參考表

二、以太網交換機選型和組網

1000路的監控項目，其重點就是以太網交換機的選擇了，這里我們選用三層網絡結構，網絡結構為接入層‐匯聚層‐核心層。相對兩層網絡架構，三層架構網絡組網規模更大，傳輸距離更遠，網絡可拓展性更強。

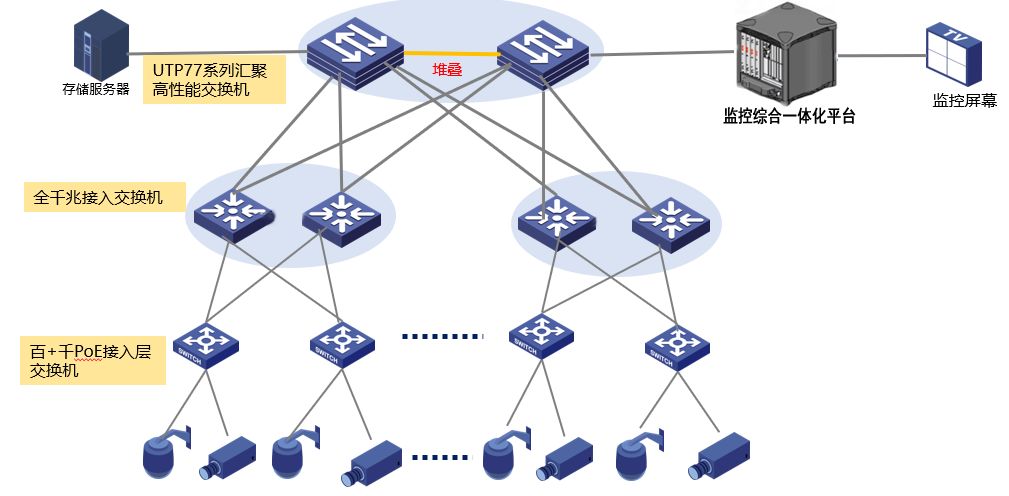

1000路視頻傳輸系統拓撲圖

那么各層交換機如何選擇呢？

1000路的大型監控系統，如果交換機分配不合理，時常會出現卡頓或掉線，甚至造成系統癱瘓。所以合理的選擇和分配接入層、匯聚層、核心層交換機至關重要。

接入層是前端采集設備與傳輸系統的接口，交換機需易于使用和安裝，同時兼具安全性，確保入口數據的安全。當然在設計上，主張使用性價比高的設備。接入層交換機選型設計注意要點如下：

•  單個攝像機碼流一般是按4Mbps計算，峰值是6-8M，選型的時候需要考慮到峰值。

• 傳輸帶寬利用率在60%左右，100M的也就60M左右。

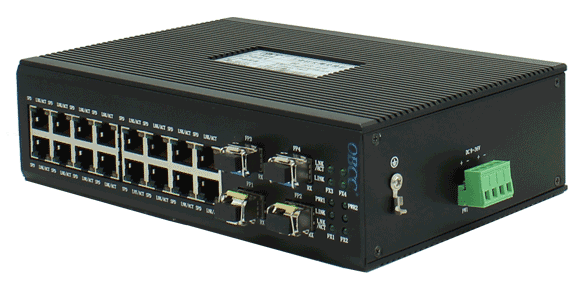

•   綜上兩點，一個百兆工業交換機一般可以帶8路攝像機，8路以上攝像機需采用千兆上聯交換機。

• 根據前端的布局方式集中或者分散，可能會采用8到24不同口數的交換機。根據安裝環境的不同，還可能會用到工業級交換機。

•

• 二、匯聚層交換機的選擇

  匯聚層承上啟下，壓力較大，需要考慮同時處理的監控查看的帶寬。

  條件1、交換機帶寬，如果1000路攝像機，匯聚層有8臺交換機的話，則每臺需要同時處理 125 只攝像機的 4M 碼流（125* 4M=500M），也就意味著匯聚層交換機需要支持同時轉發500M以上的交換容量。 這樣的話一般的千兆交換機可以說是比較充足的。

  條件2： 匯聚層交換機的背板帶寬，每臺匯聚層交換機至少會接入來自接入層的5臺千兆交換機，我們?yōu)榱吮ＷC帶寬充足，則交換機背板帶寬要求為：

    (5*1000M*2)/1000=10Gbps 的背板帶寬。

  條件3： 包轉發率：一個 1000M 口的包轉發率為 1.488Mpps/s，匯聚層下接 則匯聚層的交換機交換速率為：5*1.488Mpps/s=7.44Mpps。

  根據以上條件得出： 當有1000路攝像機接入網絡時，匯聚層需要滿足背板帶寬不少于10Gbps，包轉發率大于7.44Mpps。

  我們可以至少需要8口全千兆交換機，且背板帶寬不少于10Gbps，包轉發率大于7.44Mpps。

  交換機容量與包轉發率都是比較充足的。

  三、核心層交換機的選擇

• 核心交換機主要承擔數據轉發和網絡架構設置功能，對交換能力、網路管理功能、穩定性要求也更高。另外，因為存儲設備是在核心層上，需要考慮交換機的交換容量以及到核心鏈路的帶寬和高速轉發能力。所以要滿足以下條件：

  帶寬：1000路監控的帶寬至少為1000*4Mbps=4000Mbps，核心交換機建議選擇高帶寬的千兆或萬兆交換機，上聯端口為萬兆，才能使數據通暢。

  背板帶寬：核心交換機至少會有8個來自匯聚層的千兆接口、2個上聯的萬兆端口，以及4個可能接入其它的千兆端口，所以一共有12個千兆口與2個萬兆口，為了保證帶寬充足，則交換機背板帶寬要求為：

  （12*1000M*2+2*10000*2)/1000=64Gbps的背板帶寬。

   包轉發率：一個千兆口的包轉發率為1.488Mpps/s，一個萬兆口的包轉發率為14.88Mpps/s，為了保證能夠線速轉發，則至少會有12個千兆口與2個萬兆口，則核心交換機交換速率為：

  12*1.488Mpps/s+2*14.88Mpps/s=47.56Mpps。

   根據以上條件得出：當有1000路攝像機接入網絡時，核心層交換機至少需要滿足背板帶寬不少于64Gbps，包轉發率大于47.56Mpps。

  除此之外，核心交換機還需要考慮系統的可擴展性、插槽數量、模塊類型、模塊冗余、路由冗余等，才能保證1000路監控的數據高速交換。

三、 1000路監控的存儲：IP-SAN

要解決1000路監控存儲，光靠NVR和硬盤是不行的，這里面我們要用到IP SAN存儲產品，IP SAN也算是SAN的一種，只是服務器和存儲之間通過網絡交換機互聯，性能不算最好，但不受距離的限制。SAN是超大容量，可以接上百路，但價格很貴，所以我們選擇ip SAN，它是以塊作為存儲的，你可以認為它是含陣列功能的硬盤，其實就是磁盤陣列+硬盤。

那么，當涉及到1000 路全高清IP監控時，到底有多少數據需要存儲呢？網絡攝像機，每秒可產生約4Mb的30FPS的視頻流。每臺NVR有42路的實時視頻流，1000路高清視頻流全部傳輸?shù)紸PT 雙控10Gb磁盤陣列的話，每秒則產生4Gb的驚人數據量。

如何解決整體方案中的穩定性以滿足7X24小時的不停工作。

一個碼率為4M的攝像頭一天的存儲量為48G左右。

那么1000個7天的存儲量為：

1000個攝像*48G*7=395136G=328T左右。

以市場上4T硬盤計算，它在電腦上顯示約3700GB，h.265編碼格式，則可以使用96塊硬盤，完全夠用。

如何利用這96塊硬盤以滿足24臺NVR系統傳來的視頻流呢？

每幾塊硬盤組成一個RAID組，而不是將這96塊硬盤組成一個巨大容量的RAID組。

因此，這96塊硬盤可以每4塊硬盤組成一個RAID5，組成24個RAID組。

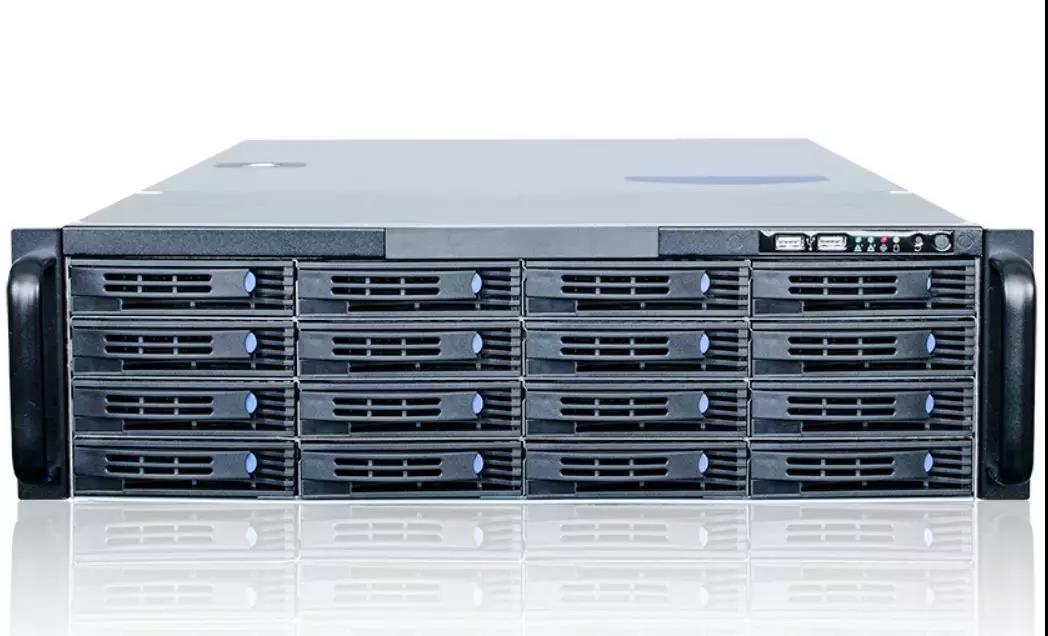

我們采用16盤位的網絡存儲IP SAN磁盤陣列，6臺可以解決。

而對于大型公共監控的要考慮其擴展性、易管理性，所以采用IP SNA的解決方案。

四、監控顯示

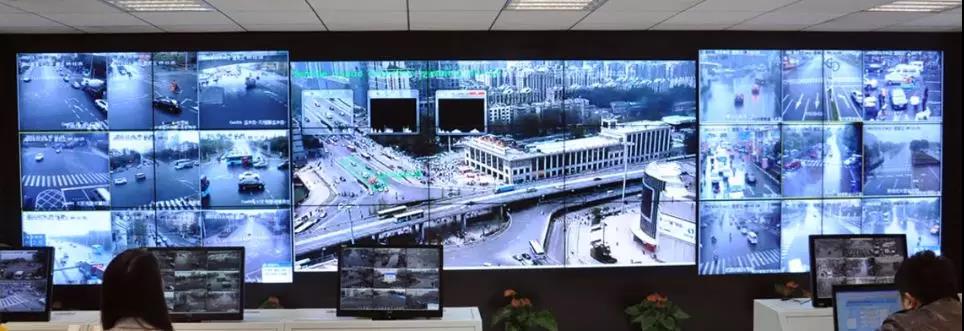

1000路監控如何顯示，大型監控一般都會選擇使用監控顯示墻。

中心就要有管理平臺，需要配置綜合監控一體化平臺，解碼能力強，功能更強大，上墻預覽的數量看需求，不需要全部上完，可以做輪巡。

1000路監控還有一個關鍵點就是ip地址的分配與設置。

總的來說，1000路視頻監控系統的設計原則是：以系統穩定可靠、拓展性強為前提，要求監控畫面不卡頓、圖像不中斷，安全不泄密。在規劃和架構網絡系統時，要綜合攝像機碼流、網絡帶寬、傳輸數據量、具體網絡環境，以及用戶對監控系統的具體要求等因素，合理規劃設計，并選擇合適的監控設備。
