要了解如何分辨出一臺PoE交換機/PoE工業交換機是否是標準PoE供電，先要弄清楚什么是PoE交換機/PoE工業交換機。

    PoE供電交換機是指能夠通過網線為遠端受電終端提供網絡供電的交換機，包含網絡交換機和PoE供電兩個功能，是PoE供電系統中比較常見的供電設備。

    PoE交換機的分類

    1、標準POE交換機

    符合IEEE802.3af、802.3at標準，就是標準POE交換機(俗稱48V)，完整的PoE包括供電端設備(PSE, Power Sourcing Equipment)和受電端設備(PD, Power Device)兩部分，PoE交換機為PSE設備的一種。PSE是為終端供電的設備,也是PoE以太網供電過程的管理者。PD是接受供電的終端設備(48V國標設備含有PD芯片)。

    2、非標準PoE交換機兩類。

    相反為非標準PoE交換機(“非標準”簡稱”非標”俗稱24V,但是非標有48V、24V、12V、5V等)。

    PoE交換機主流應用領域

    PoE交換機主要給監控(給攝像機供電)、無線覆蓋(給AP供電)、無線傳輸(給網橋供電)等設備提供網絡及電源。

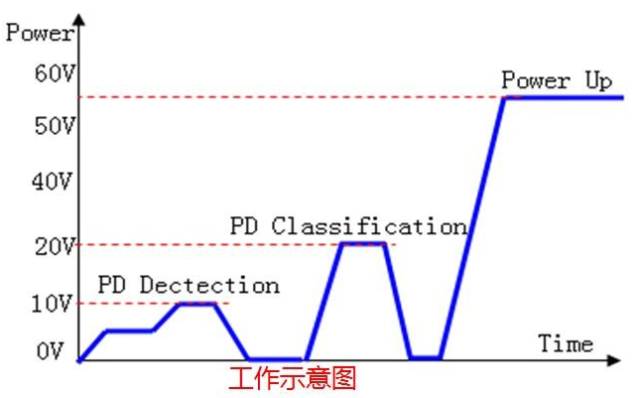

    標準PoE供電交換機工作過程

    1、檢測： PoE交換機/PoE工業交換機先輸出很小的電壓,檢測到含有支持IEEE802.3at/af標準芯片的受電端設備(支持IEEE802.3at/af標準芯片簡稱”PD”)。

    2、PD分類：檢測到PD后, PoE交換機/PoE工業交換機對PD設備進行分類,并評估PD設備的功率。

    3、供電：在啟動期內(一般小于15μs), PoE交換機/PoE工業交換機從低電壓向PD供電，直到供夠PD所需的電壓，為PD設備供穩定可靠的直流電。

    4、斷電：若PD設備斷開, PoE交換機/PoE工業交換機機會快速(一般在300～400ms之內)停止對PD供電,并重復檢測過程以檢測線纜的終端是否連接PD設備。

    真假PoE交換機/PoE工業交換機用萬能表測試方法

    啟動設備，將萬用電表調至電壓測量檔位，用萬用電表兩表筆分別點觸PSE設備供電腳（通常是RJ45端口的1/2,3/6或者4/5,7/8），如果測出有48V或其它電壓值（12V、24V等）穩定輸出的設備即是非標產品。因為在這個過程中，PSE不對受電設備（這里為萬用表）做檢測，直接采用48V或其它電壓值供電。

    反之，如果測量不出電壓，萬用表表針在2~10V之間跳動，則為標準PoE。因為在這個階段，PSE在對PD端（這里為萬用表）進行檢測，而萬用電表不是合法的PD，PSE不會供電，無穩定電壓產生。

    掌握了以上判斷方法，就能夠分辨出一臺PoE交換機/PoE工業交換機是否標準PoE供電了。
