光模塊主要參數
在現代信息網絡匯總,光纖通信占據著主導地位,隨著網絡的覆蓋越來越廣泛和通信容量的不斷增加,通信鏈路的提升也是必然的發展,光模塊在光通信網絡中實現著光電信號的轉換,是光纖通信的主要器件之一。但是,我們平時都說到光模塊,那么,光模塊有哪些主要參數?接下來就一起來了解一下吧!
光模塊經過了多年的發展,其封裝方式也有了極大的變化,SFP、GBIC、XFP、Xenpak、X2、1X9、SFF、200/3000pin、XPAK、QAFP28等都是光模塊封裝類型;而低速率、百兆、千兆、2.5G、4.25G、4.9G、6G、8G、10G、40G、100G、200G甚至400G都是光模塊所具備的傳輸速率。
光模塊的主要參數:
1、中心波長
中心波長的單位是納米,目前主要有3種:
1)850nm(MM,多模,成本低但傳輸距離短,一般只能傳輸500m);
2)1310nm(SM,單模,傳輸過程中損耗大但色散小,一般用于40km以內的傳輸);
3)1550nm(SM,單模,傳輸過程中損耗小但色散大,一般用于40km以上的長距離傳輸,最遠可以無中繼直接傳輸120km);
2、傳輸距離
傳輸距離是指光信號無需中繼放大可以直接傳輸?shù)木嚯x,單位千米(也稱公里,km),光模塊一般有以下幾種規格:多模550m,單模20km、40km、60km、80km、100km和120km等等。
3、損耗和色散
兩者主要影響光模塊的傳輸距離,一般情況下,1310nm光模塊以0.35dBm/km計算鏈路損耗,1550nm光模塊以0.20dBm/km計算鏈路損耗,色散值的計算非常復雜,一般只作參考;
4、激光器類別
目前最常用的有FP和DFB兩種激光器,兩者的半導體材料和諧振腔結構有所不同,DFB激光器的價格貴,多用于傳輸距離大于40km的光模塊;而FP激光器便宜,一般用于傳輸距離在40km以內的光模塊。
5、光纖接口

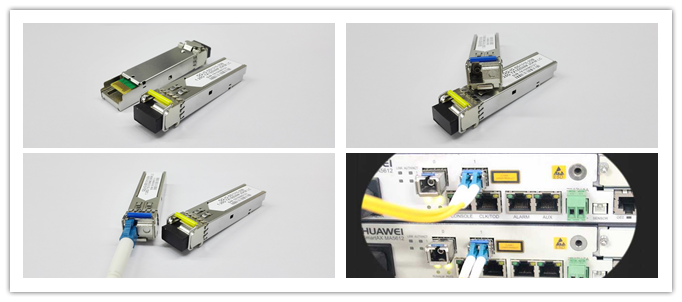

SFP光模塊常規是LC接口的,目前市場上也有單纖SC的;GBIC光模塊(1×9)常規是SC接口的,其他接口還有FC和ST等;
6、光模塊的使用壽命
國際統一標準,7×24小時不間斷工作5萬小時(相當于5年);
7、環境
工作溫度:0~+70℃;
儲藏溫度:-45~+80℃;
工作電壓:3.3V;
工作電平:TTL;
以上內容可以說是概括了光模塊的主要參數,希望能對大家有所幫助!
光模塊經過了多年的發展,其封裝方式也有了極大的變化,SFP、GBIC、XFP、Xenpak、X2、1X9、SFF、200/3000pin、XPAK、QAFP28等都是光模塊封裝類型;而低速率、百兆、千兆、2.5G、4.25G、4.9G、6G、8G、10G、40G、100G、200G甚至400G都是光模塊所具備的傳輸速率。
光模塊的主要參數:
1、中心波長
中心波長的單位是納米,目前主要有3種:
1)850nm(MM,多模,成本低但傳輸距離短,一般只能傳輸500m);
2)1310nm(SM,單模,傳輸過程中損耗大但色散小,一般用于40km以內的傳輸);
3)1550nm(SM,單模,傳輸過程中損耗小但色散大,一般用于40km以上的長距離傳輸,最遠可以無中繼直接傳輸120km);
2、傳輸距離
傳輸距離是指光信號無需中繼放大可以直接傳輸?shù)木嚯x,單位千米(也稱公里,km),光模塊一般有以下幾種規格:多模550m,單模20km、40km、60km、80km、100km和120km等等。
3、損耗和色散
兩者主要影響光模塊的傳輸距離,一般情況下,1310nm光模塊以0.35dBm/km計算鏈路損耗,1550nm光模塊以0.20dBm/km計算鏈路損耗,色散值的計算非常復雜,一般只作參考;
4、激光器類別
目前最常用的有FP和DFB兩種激光器,兩者的半導體材料和諧振腔結構有所不同,DFB激光器的價格貴,多用于傳輸距離大于40km的光模塊;而FP激光器便宜,一般用于傳輸距離在40km以內的光模塊。
5、光纖接口
SFP光模塊常規是LC接口的,目前市場上也有單纖SC的;GBIC光模塊(1×9)常規是SC接口的,其他接口還有FC和ST等;
6、光模塊的使用壽命
國際統一標準,7×24小時不間斷工作5萬小時(相當于5年);
7、環境
工作溫度:0~+70℃;
儲藏溫度:-45~+80℃;
工作電壓:3.3V;
工作電平:TTL;
以上內容可以說是概括了光模塊的主要參數,希望能對大家有所幫助!
