光纖收發器可以輕松的將基于銅纜的布線系統集成到光纖布線系統，具有較強的靈活性和較高的性價比。通常情況下，它們可以將電信號轉換為光信號（反之亦然）來延長傳輸距離。那么，如何在網絡中使用光纖收發器并將其正確地連接到交換機，光模塊等網絡設備呢？大家一起來看一下吧。

        如何使用光纖收發器？

        如今，光纖收發器已廣泛應用在各行各業中，包括安防監控，企業/校園網，園區局域網等。光纖收發器體積較小，占用空間小，所以它們非常適合部署在空間有限的配線間，機箱等地方。盡管光纖收發器的應用環境不同，但是連接方法在本質上是完全相同的，下面就為大家講解光纖收發器的常用連接方法。

        一、單獨使用

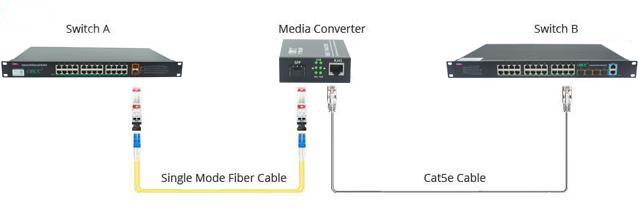

        通常情況下，光纖收發器在網絡中都是成對使用的，不過有時也需要單獨使用將銅纜布線連接到光纖設備。如下圖所示，帶有1個SFP口和1個RJ45口的光纖收發器是用來連接兩個以太網交換機，其中，光纖收發器上的SFP口是用來與交換機A上的SFP口相連，RJ45端口是用來與交換機B上的電口相連，連接方法如下：

        1.使用UTP線纜（Cat5以上的網線）將交換機B的RJ45端口與光纖收發器上的電口相連。

        2.將SFP光模塊插入光纖收發器上的SFP口，然后將另一個SFP光模模塊插入交換機A的SFP口。

        3.再將光纖跳線插入光纖收發器和交換機A上的SFP光模塊中。

        二、成對使用

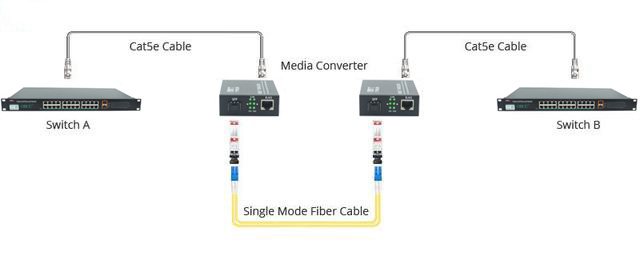

        通常使用一對光纖收發器將兩個基于銅纜布線的網絡設備連接在一起，以延長傳輸距離。 這也是在網絡中使用光纖收發器的常見方案。如何將一對光纖收發器與網絡交換機，光模塊，光纖跳線和銅纜一起使用的步驟如下：

        1.使用UTP線纜（Cat5以上的網線）將交換機A的電口與左邊光纖收發器的RJ45端口相連。

        2.將一個SFP光模塊插入左邊光纖收發器的SFP口中，然后將另一個SFP光模塊插入右邊光纖收發器的SFP口中。

        3.使用光纖跳線連接兩個光纖收發器。

        4.使用UTP線纜將右邊光纖收發器的RJ45口與交換機B的電口相連。

        注：大多數光模塊都是支持熱插拔的，因此在將光模塊插入相應的端口時，無需關閉光纖收發器的電源。不過需要注意的是，在卸下光模塊時，需要先卸下光纖跳線；在將光模塊插入光纖收發器之后再插入光纖跳線。

        三、使用光纖收發器的注意事項

        光纖收發器是即插即用的設備，在將它們與其它網絡設備相連時，仍要考慮一些因素。最好選擇一個平坦，安全的位置來部署光纖收發器，也需要在光纖收發器周圍留一些空間以進行通風。

        插入光纖收發器的光模塊的波長應該一致。也就是說，如果一端光纖收發器上光模塊波長為1310nm或850nm，則另一端光纖收發器上的光模塊的波長也應該保持一致。同時，光纖收發器和光模塊的速率也必須相同：千兆光模塊必須和千兆光纖收發器一起使用。除此之外，成對使用的光纖收發器上的光模塊的類型也應該相同。

        插入光纖收發器的跳線需要與光纖收發器的端口相匹配，通常，SC光纖跳線是用來將光纖收發器與SC端口相連，而LC光纖跳線則需要插入光纖收發器上的SFP/SFP+端口。

        需要確認光纖收發器是否支持全雙工或者半雙工傳輸。若是支持全雙工的光纖收發器與支持半雙工模式的交換機或集線器相連，會導致嚴重的數據丟包。

        光纖收發器的工作溫度需要保持在適當范圍之內，否則光纖收發器將無法工作。對于不同供應商光纖收發器，其參數可能會有所不同。

        四、光纖收發器故障如何排除與解決？

        光纖收發器的使用非常簡單，將光纖收發器應用到網絡中時，如果不能正常工作，則需要進行故障排除，可以從以下六個方面進行排除與解決：

        1、電源指示燈不亮，且光纖收發器不能通信。

        解決方法：

        a、確認電源線是否與光纖收發器背面的電源連接器相連。

        b、將其他設備連接至電源插座，檢查電源插座是否通電。

        c、嘗試使用與光纖收發器相匹配的同類型的另一個電源適配器。

        d、檢查電源的電壓是否在正常范圍之內。

        2、光纖收發器上的SYS指示燈不亮。

        解決方法：

        通常情況下，光纖收發器上的SYS指示燈不亮表明設備上的內部組件已損壞或無法正常工作?？梢試L試重啟設備。如果電源無法工作，請與您的供應商聯系以尋求幫助。

        3、 光纖收發器上的SYS指示燈一直在閃爍。

        解決方法：

        本機出現錯誤?？梢試L試重啟設備。如果不起作用，請卸下并重新安裝SFP光模塊，或嘗試更換一個SFP光模塊。 或者檢查SFP光模塊是否與光纖收發器相匹配。

        4、光纖收發器上的RJ45端口與終端設備之間的網絡較慢。

        解決方法：

        光纖收發器的端口與終端設備端口之間可能存在雙工模式不匹配的問題。當使用自動協商的RJ45端口連接到固定雙工模式為全雙工的設備時，會發生這種情況。這種情況下，只需調整終端設備端口與光纖收發器端口上的雙工模式，以使兩個端口都使用相同的雙工模式。

        5、與光纖收發器相連的設備沒有通信。

        解決方法：

        光纖跳線的TX和RX端接反了，或者RJ45端口和沒有與設備上正確的端口相連（請注意直通線纜和交叉線纜的連接方法）。

        6、時通時斷現象

        解決方法：

        a、可能為光路衰減太大，此時可用光功率計測量接收端的光功率，如果在接收靈敏度范圍附近，1-2dB范圍之內可基本判斷為光路故障。

        b、可能為與光纖收發器連接的交換機故障，此時把交換機換成PC，即兩臺光纖收發器直接與PC連接，兩端對PING，如未出現時通時斷現象可基本判斷為交換機故障。

        c、可能為光纖收發器故障，此時可把光纖收發器兩端接PC(不要通過交換機)，兩端對PING沒問題后，從一端向另一端傳送一個較大文件(100M)以上，觀察它的速度，如速度很慢(200M以下的文件傳送15分鐘以上)，可基本判斷為光纖收發器故障。

        五、總結

        光纖收發器可以靈活的部署在不同的網絡環境中，不過其連接方法基本上是一致的。上面的連接方法，注意事項以及常見故障的解決方法只是為您如何在網絡中使用光纖收發器提供了參考。若是出現無法解決的故障，請一定與您的供應商聯系以獲得專業的技術支持。
