視頻分配器

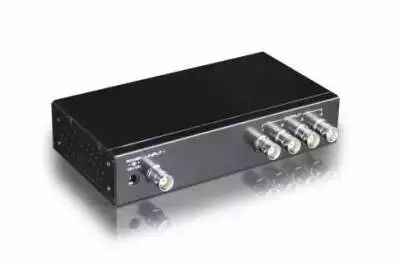

視頻分配器是一種把一個源平均分配成多路視頻信號的設備。

一路視頻信號對應一臺監視器或錄像機，若想一臺攝像機的圖像送給多個管理者看，建議選擇視頻分配器，因?yàn)椴⒙?lián)視頻信號衰減較大，送給多個輸出設備后由于阻抗不匹配等原因，圖像會嚴重失真，線路也不穩定。

視頻分配器除了阻抗匹配，還有視頻增益，使視頻信號可以同時送給多個輸出設備短距離而不受影響,從而一定程度上保證視頻傳輸?shù)耐剑珜?duì)于長距離同軸電纜的傳輸?shù)姆种]有實際性的效果。

比如，前端攝像機采集來的視頻信號通過光端機傳輸?shù)揭曨l分配器可以接入中心矩陣的同時，再接入硬盤錄像機或顯示設備等。視頻分配器通常有1路輸入2路輸出（即1進2出）、1進4出、1進8出等等。常見的視頻分配器還有4入8出，16入32出等多種型號。

視頻切換器

電視監視系統顯示部分包括視頻切換器、監視器引。視頻切換器的作用是對系統傳輸?shù)膱D像信號進行切換、重復、加工和復制。它可以對多路視頻信號進行自動或手動控制，使一個監視器能監視多臺攝像機信號。

視頻矩陣

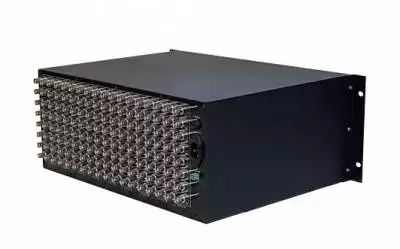

視頻矩陣是指通過陣列切換的方法將m路視頻信號任意輸出至n路監控設備上的電子裝置，一般情況下矩陣的輸入大于輸出即m>n。有一些視頻矩陣也帶有音頻切換功能，能將視頻和音頻信號進行同步切換，這種矩陣也叫做視音頻矩陣。目前的視頻矩陣就其實現方法來說有模擬矩陣和數字矩陣兩大類。視頻矩陣一般用于各類監控場合。

如果你有70個攝像機，可是只有7臺監視器，那么矩陣可以讓你的監視器循環顯示出70個攝像機畫面輪巡功能。

簡短地說，矩陣主機主要是配合電視墻使用，完成畫面切換的功能。但是常見的矩陣一般輸入（接攝像機）是16的倍數，輸出（接監視器）是4的倍數；美國AD矩陣是視頻切換矩陣的鼻祖，業界第一臺視頻切換矩陣就出自AD，到目前為止，市場上的模擬視頻切換矩陣基本上還是參照AD矩陣的電路設計和架構。

模擬視頻矩陣的輸入設備：監控?cái)z像機、高速球、畫面處理器等很多個設備，顯示終端一般監視器，電視墻，拼接屏等（通常視頻矩陣輸入很多，一般幾十路到幾千路視頻，輸出比較少一般2-128個顯示器；例如64進8出，128進16出，512進32出，1024進48出等）。

會議中常用到是AV矩陣、VGA、RGB矩陣、HDMI矩陣、DVI矩陣一般的輸入設備：攝像頭、DVD 、VCR、實物展臺、臺式電腦以及很多的筆記本信號等，而顯示設備：投影機、等離子、拼接屏、大屏幕顯示等（通常輸入和輸出基本差不多，也不會太大；例如8進8出、16進8出、16進16出）。

視頻矩陣，就是將視頻圖像從任意一個輸入通道切換到任意一個輸出通道顯示。一般來講，一個M×N矩陣：表示它可以同時支持M路圖像輸入和N路圖像輸出。即任意的一個輸入和任意的一個輸出。

畫面分割器的作用顧名思義就是將監視器的整個畫面分割，以便于在同一屏幕上可以同時監視多路攝象機提供的不同畫面，一般有四、六、八、九、十二、十六畫面分割器，它也是有源的，將輸入的N路信號整合成N等份分割的一幅畫面提供給監視器，我們就可以在監視器的屏幕上看到N個小畫面了。

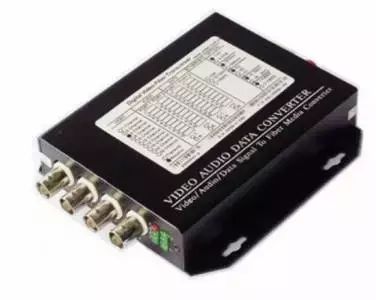

延長器

延長器是用來延長信號的器件，通常用于長距離直連線材無法滿足傳輸要求的情況，一般是為了確保信號長距離無衰減的傳輸而設計，因此多是有源的。

延長器一般分發送端和接收端，發送端負責完成信號獲取和壓縮的作用，接收端負責完成信號的解碼和端口分配。為了使信號能夠達到最好的質量，在獨立供電的設備端一般會有增益或者其它參數獨立調節的旋鈕。發送和接受端之間可以是同軸電纜，雙絞線（網線），甚至是光纖等等，根據設備應用而不同。
