        我們常見網絡傳輸介質：同軸電纜、雙絞線、光纖，任何的弱電項目基本上都跟他們分不開，那以它們都是如何在項目中應用呢？我們一起來詳細了解下。

        一、同軸電纜

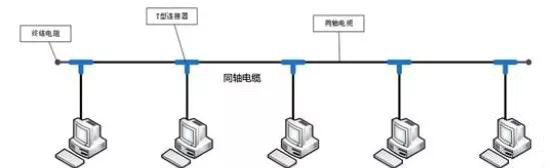

        同軸電纜曾經是網絡傳輸?shù)闹饕橘|(zhì)，隨著時代發展，現在已經漸漸淘汰。在模擬監控中還有部分應用，當然現在模擬監控也越來越少了。如圖，早年使用同軸電纜組網的以太網：

        二、雙絞線

        雙絞線是由多組絕緣銅導線相互纏繞而成的線纜，雙絞線內部介質也是銅線，內部傳輸為電信號，根據電磁原理，變化的電流會產生磁場，纏繞目的是：兩兩抵消磁場，降低信號干擾。

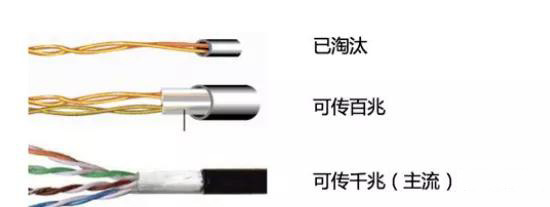

        最早雙絞線只有2芯，用于電話數據傳輸，現在已經淘汰，目前主流的雙絞線都是4對8芯。

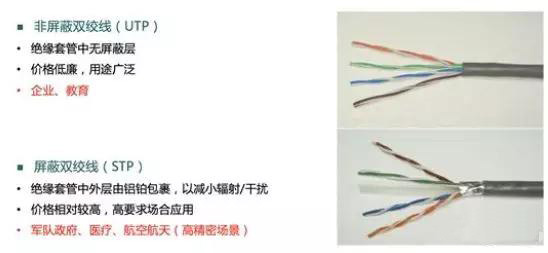

        屏蔽雙絞線和非屏蔽雙絞線

        雙絞線可以分為屏蔽雙絞線和非屏蔽雙絞線，前者由錫箔保護層，能有效防止數據泄密，同時降低外部環境對數據傳輸?shù)母蓴_，我們?nèi)粘ｍ椖恐惺褂米疃嗟氖欠瞧帘坞p絞線，價格較低。

        非屏蔽雙絞線的應用

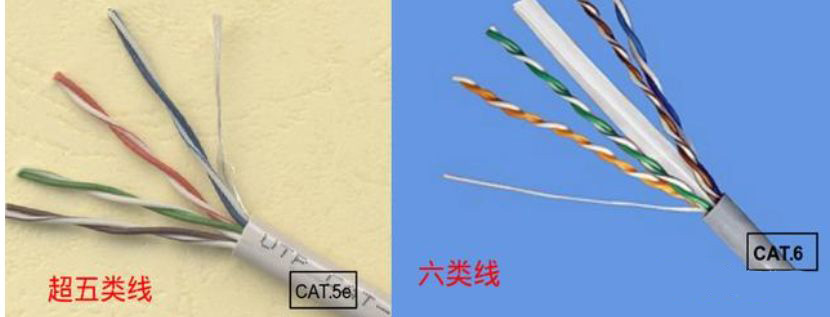

        這個是我們?nèi)蹼娙私佑|的最多的，為什么6類線比超5類線的傳輸速率快？這是個好問題，做很多項目時，我們都有個錯覺，覺得超超5類線與6類線區別不大，6類線與超5類線的區別在那里。

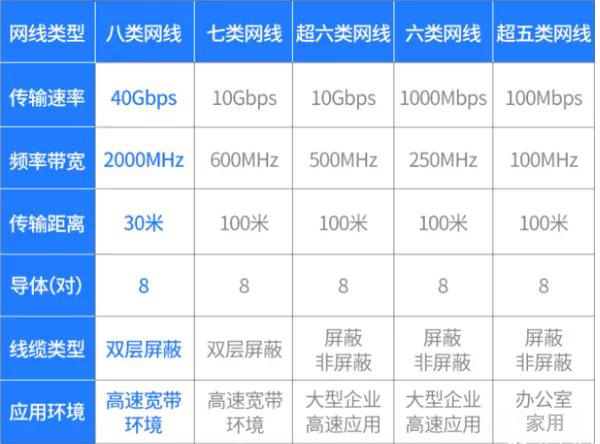

        超五類線（CAT5e）：傳輸頻率為100MHz，主要用于百兆或千兆位以太網（千兆比較勉強，標準的線才能達到）。具有衰減小，串?dāng)_少，并且具有更高的衰減與串?dāng)_的比值（ACR)和信噪比、更小的時延誤差，性能得到很大提高。實際項目中，超五類線雖然也能傳千兆，但只建議短距離傳千兆使用，長距離傳輸千兆可能會出現不穩定的情況，這也是項目中常出現的故障，而又容易忽略的問題。

        六類線（CAT6）：傳輸頻率為250MHz，最適用于傳輸速率高于1Gbps的應用，主要用于千兆位以太網（1000Mbps）。六類雙絞線在外形上和結構上與五類或超五類雙絞線都有一定的差別，不僅增加了絕緣的十字骨架，將雙絞線的四對線分別置于十字骨架的四個凹槽內，而且電纜的直徑也更粗。

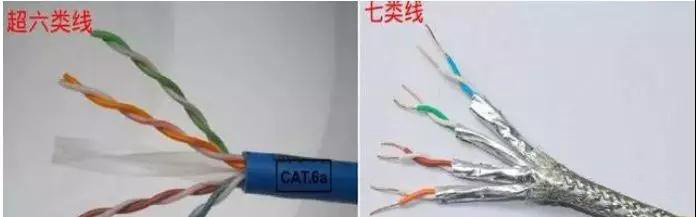

        超六類或6A（CAT6A）：傳輸頻率是500 MHz，最大傳輸速度也可達到10Gbps Mbps，主要應用于千兆位網絡中。超六類線是六類線的改進版，同樣是ANSI/EIA/TIA-568B.2和ISO 6類/E級標準中規定的一種非屏蔽雙絞線電纜，在串?dāng)_、衰減和信噪比等方面有較大改善。

        七類線（CAT7）：傳輸頻率至少可達600 MHz，傳輸速率可達10 Gbps，它主要為了適應萬兆位以太網技術的應用和發展。該線是ISO 7類/F級標準中最新的一種屏蔽雙絞線。

        八類線（CAT8）：這里有必要提下八類網線，跟七類網線一樣的是雙層屏蔽（SFTP），它擁有兩個導線對，2000MHz的超高寬屏，傳輸速率高達40Gb/s，但它最大傳輸距離僅有30m，故一般用于短距離數據中心的服務器、交換機、配線架以及其他設備的連接。雖然八類線傳輸距離短，但傳輸速率和頻率帶寬是遠遠超過其他類的。

        三、光纜

        光纖是利用光在玻璃或塑料纖維中的全反射原理而達成的光傳導工具。光在光導纖維的傳導損耗比電在電線傳導的損耗低得多，光纖被用作長距離的信息傳遞。

        光纖特點

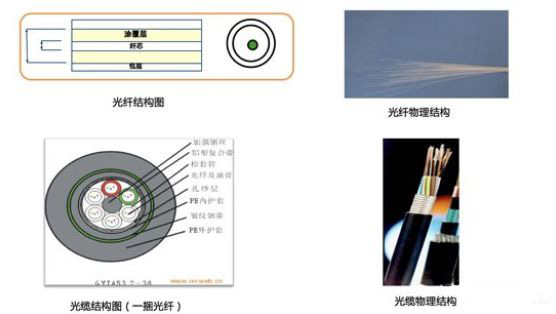

        重量輕，體積小、傳輸遠（衰減小）、容量大、抗電磁干擾。光纜一般由多根光纖和塑料保護套管及塑料外皮構成。通?？吹焦と朔笤O(shè)的黑色線纜叫做光纜，里面包含了多組光纖。下圖為光纖和光纜圖片：

        單模光纖

        當光纖的幾何尺寸可以與光波長相比擬時，即纖芯的幾何尺寸與光信號波長相差不大時，一般為5~10um，如OS1 - 10微米單模光纖。

        單模光纖光纖只允許一種模式在其中傳播，具有極寬的帶寬，特別適用于 大容量、長距離的光纖通信，可傳距離10KM、40KM、80KM、100KM。

        多模光纖

        多模光纖纖芯的幾何尺寸遠大于光波波長，一般為50um、62.5um；允許多種模式光信號傳播；多模光纖僅用于短距離（500米以內）的光纖傳輸通信。

        OM（Optical Mode）是光模式的意思。是多模光纖表示光纖等級的標準。

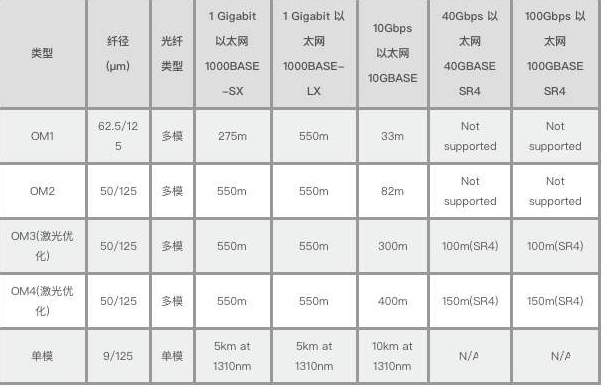

        OM1、 OM2、 OM3分別多模光纖的3個等級，不同等級傳輸時的帶寬和最大距離不同，如表：

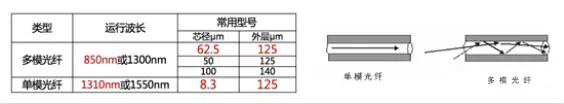

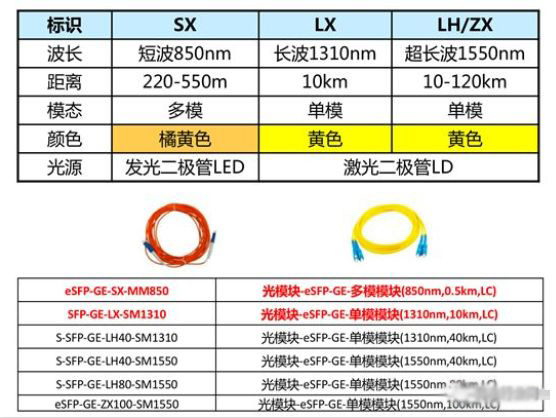

        千兆和單模對比如下表，非常重要，希望大家理解并記?。?br />

        四、交換機光接口、光模塊、光纖

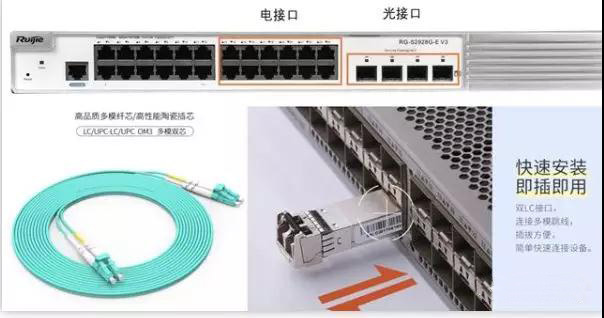

        這是一個24口接入交換機，24個千兆電口+4個千兆光口。（不要以為24口交換機就只有24個接口，而是指下行連接用戶的接口有24個）。

        要使用光接口首先需要安裝光模塊。目前大部分場景使用的均為雙線光模塊和雙線光纖，部分場景（如平安城市）可能使用單芯光模塊和單芯光纖跳線。

        交換機光接口類型

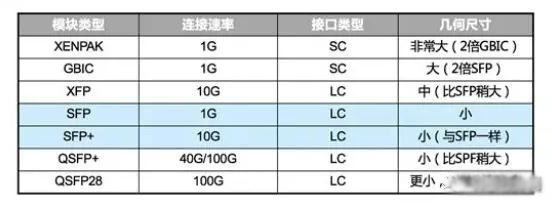

        如上為光模塊接口，目前最常用的光模塊接口有SFP（千兆光接口）、SFP+（萬兆光接口）、QSFP+（40G光接口）。

        萬兆向下兼容千兆，畢竟SFP+和SFP接口大小一樣，也就是萬兆光接口可以插千兆光模塊，一般情況都是向下兼容的，部分廠商部分產品可能不能自適應，需要手動指定速率。

        40G不兼容10G。40G光接口是QSFP+，而10G是SFP+，兩者接口大小不一樣，故10G光模塊是不能直接往40G接口上插的。

         那問題來了，如果交換機都是40G接口，但有10G接口需要，怎么辦呢？其實也很簡單，有1分4的線纜，可以將40G接口分成4個10G接口使用，也可以將1個100G接口分成40個25G接口使用。

        QSFP+ to 4SFP+高速電纜，一端是40Gb/s 的QSFP+接口，另一端是4個10 Gb / s的SFP+ 接口。

        如果只有10G接口，想要達到40G怎么辦？ 端口聚合/鏈路捆綁。不同廠商光模塊，能不能相互兼容？ 一般均兼容，但現在很多廠商產品，插非原廠光模塊會報錯，但不影響使用。

        總結

        1、相比之下，光纖會復雜得多。光纖交換機光口不同速率接口類型是不一樣的，比如前面介紹的SFP（千兆光接口）、SFP+（萬兆光接口）、QSFP+（40G光接口）。

        2、要使用交換機上萬兆光口，需要插上SFP+萬兆光模塊，萬兆雙芯光模塊（雙芯最常用，一收一發）會有兩個LC接口。

        3、如果是兩臺交換機相聯，即需要LC-LC光纖跳線，如果交換機和配線架相聯，則看配線架類型，若對端是FC配線架，需要跳線是LC-FC跳線。
